應用 | S7-200 SMART 之間 PROFINET IO 通信
今天給大伙分享的是西門子S7-200 SMART 和 PROFINET IO 的通信協議方面的操作應用。主要介紹軟件監控的設置步驟，完成設置后即可通過軟件進行PN通信測試。
1設備及軟件
設備 | 訂貨號 | 版本 |
S7-200 SMART | 6ES7288-1ST30-0AA0 | V2.5 |
S7-200 SMART | 6ES7288-1ST20-0AA0 | V2.5 |
2、軟件列表
軟件名稱 | 版本 |
S7-200 SMART | STEP 7-Micro/WIN SMARTV2.6 |
2智能設備組態——導出GSD文件

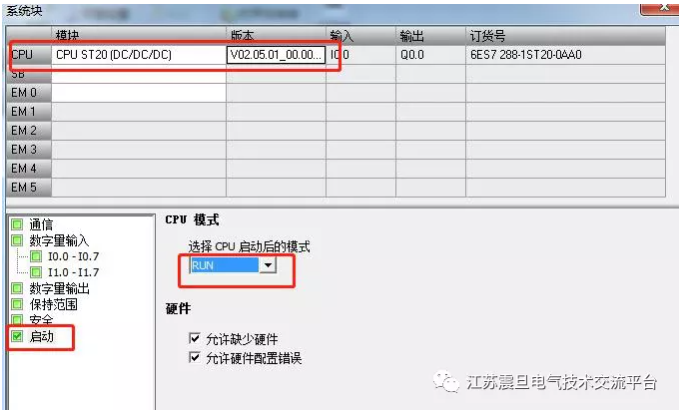

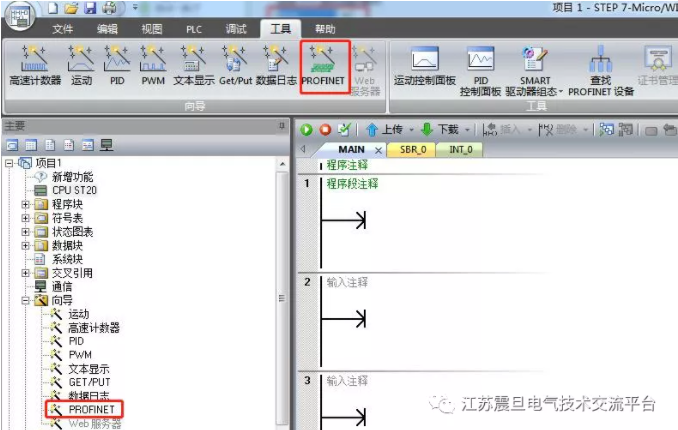

2、打開PROFINET向導，有兩種方法，任選其中一種打開向導。

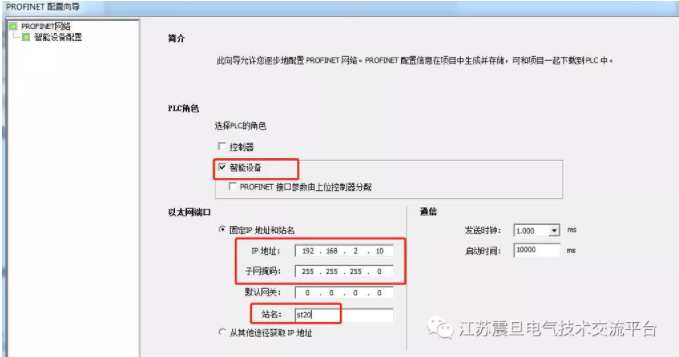

3、勾選 PLC 角色為智能設備；以太網端口選擇固定 IP 地址及站名：IP 地址是 192.168.2.10，子網掩碼是 255.255.255.0，設備名稱是 st20。

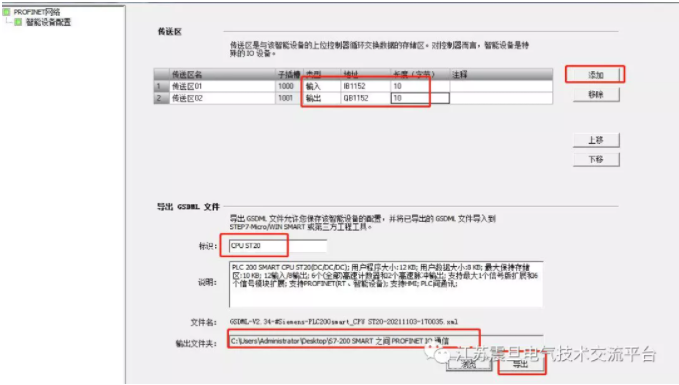

4、添加傳輸區，第一個條目是從 IB1152 開始的 10 個字節輸入區域，第二個條目是從 QB1152 開始的 10 個字節輸出區域，瀏覽合適的路徑用來存儲 GSD 文件，然后直接導出 GSD 文件。

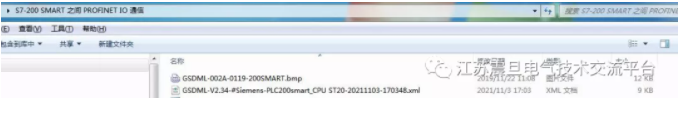

5、導出的 GSD 文件
3控制器側組態——導出GSD文件

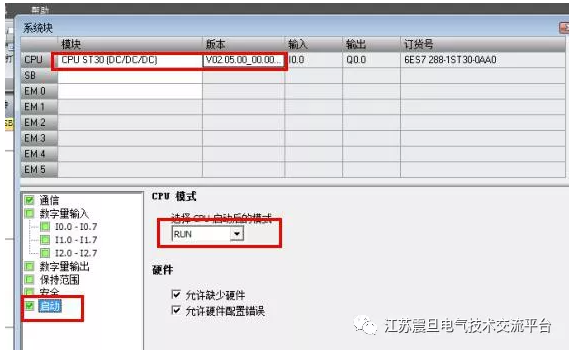

1、新建空白項目，打開系統塊，選擇 CPU ST30，CPU 的固件選擇 V2.5，設置選擇 CPU 啟動后的模式為運行。

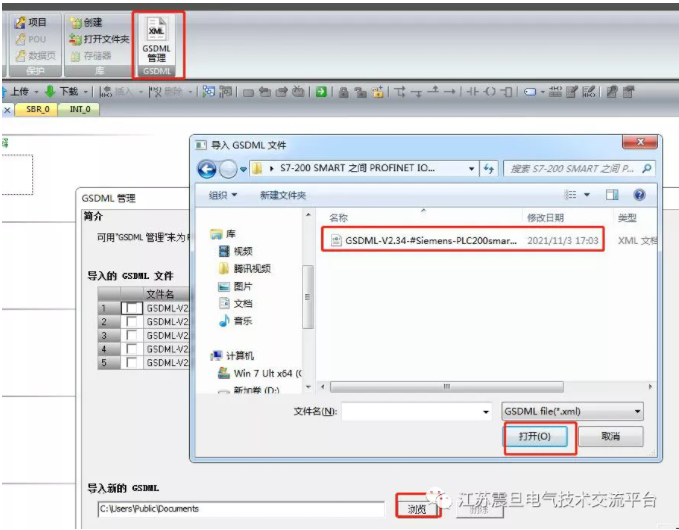

2、導入從智能設備導出的 GSD 文件

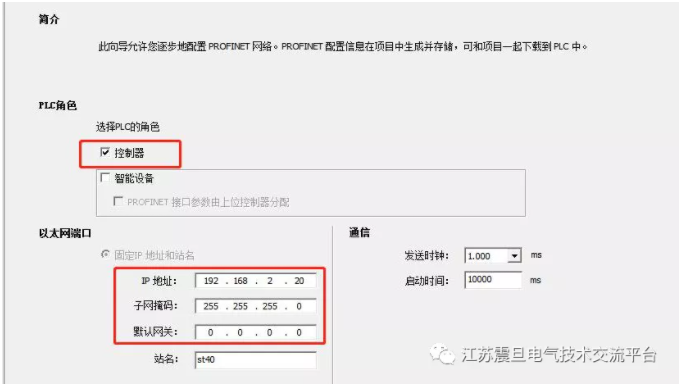

3、在向導中選擇 PLC 角色為控制器，并且設置控制器的 IP 地址。

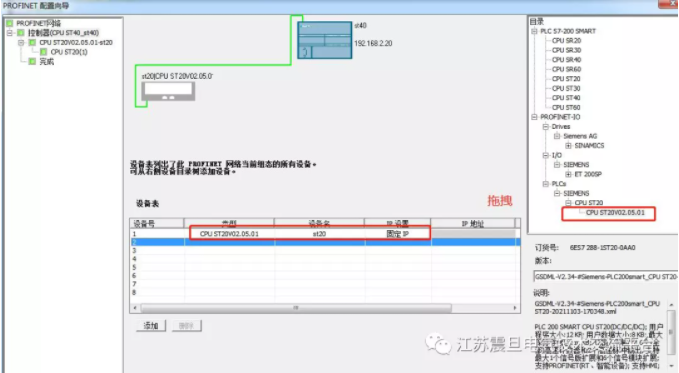

4、從硬件目錄中 PROFINET IO ，PLCs，SIEMENS,CPU ST20 下，選擇剛剛添加好的 GSD 文件， 拖放至設備表中。此處設備名稱和 IP 地址均直接由 GSD 文件指定好，無需再手動修改。

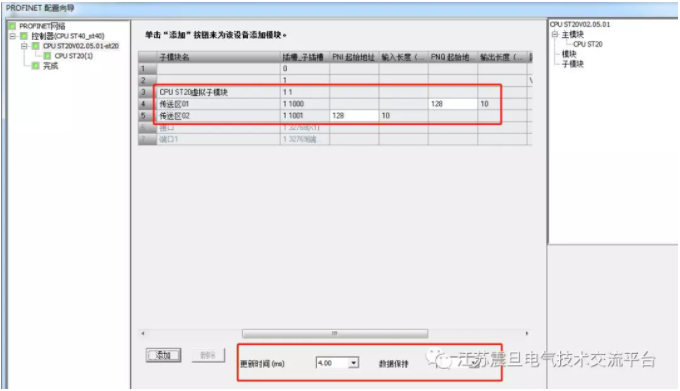

5、核對 GSD 文件中已經添加好的傳輸區，無法修改傳輸區的數據長度及輸入/輸出方向，僅可修改傳輸區條目的起始地址；設置合適的更新時間及數據保持。
6、無特殊需求，可以一直點擊下一步，然后點擊生成。
4通信測試
分別下載控制器和智能設備的程序，在狀態圖表中添加相應的地址區域觀察數據交換情況。
