SINAMICS V20 基本型變頻器

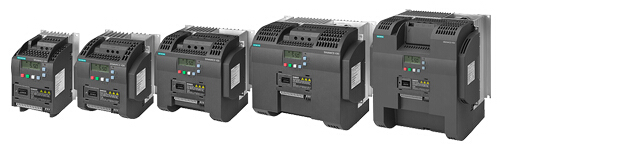

SINAMICS V20 變頻器，底座尺寸 FSA、FSB、FSC、FSD 和 FSE
SINAMICS V20 - 經濟、可靠和易于使用的變頻器，適合普通應用
今天，由于機器設備制造領域中的應用日益增多，需要提供具體的自動化與驅動解決方案，以便無需滿足太高相關要求就能將簡單運動序列實現自動化。
SINAMICS V20 是西門子提供的具有基本性能的緊湊性變頻器，可針對此類應用提供簡單且經濟有效的驅動解決方案。 SINAMICS V20 調試迅速，易于操作，堅固耐用且經濟高效，從而在同類產品中獨樹一幟。
該款變頻器有五種尺寸可供選擇，輸出功率覆蓋 0.12 kW ~ 30 kW。
將成本降到最低
組態、調試和運行成本必須保持在盡可能低的水平。 使用 SINAMICS V20，您可以實現想要的目標。 為提高能效，該變頻器采用了一種控制技術，用來通過自動磁通降低來取得最佳能效。 不僅如此，它還可顯示實際電能消耗量，并具有其它集成節能功能。 這樣就能夠大幅削減能耗。
選型與訂貨數據
| 額定功率1) | 輸出電流 IH 2) | 風機 | 機座號 | SINAMICS V20 不帶集成網側濾波器 | SINAMICS V20 帶 Category C2 集成網側濾波器3) | |
|---|---|---|---|---|---|---|
| kW | [hp] | A | 訂貨號 | 訂貨號 | ||
| 230 V 1 AC | ||||||
| 0.12 | 0.16 | 0.9 | – | FSA | 6SL3210-5BB11-2UV0 | 6SL3210-5BB11-2AV0 |
| 0.25 | 0.33 | 1.7 | – | FSA | 6SL3210-5BB12-5UV0 | 6SL3210-5BB12-5AV0 |
| 0.37 | 0.5 | 2.3 | – | FSA | 6SL3210-5BB13-7UV0 | 6SL3210-5BB13-7AV0 |
| 0.55 | 0.75 | 3.2 | – | FSA | > 6SL3210-5BB15-5UV0 | 6SL3210-5BB15-5AV0 |
| 0.75 | 0.75 | 3.9 | – | FSA | 6SL3210-5BB17-5UV0 | 6SL3210-5BB17-5AV0 |
| 0.75 | 1.0 | 4.2 | 1 | FSA | 6SL3210-5BB18-0UV0 | 6SL3210-5BB18-0AV0 |
| 1.1 | 1.5 | 6 | 1 | FSB | 6SL3210-5BB21-1UV0 | 6SL3210-5BB21-1AV0 |
| 1.5 | 2.0 | 7.8 | 1 | FSB | 6SL3210-5BB21-5UV0 | 6SL3210-5BB21-5AV0 |
| 2.2 | 3.0 | 11 | 1 | FSC | 6SL3210-5BB22-2UV0 | 6SL3210-5BB22-2AV0 |
| 3.0 | 4.0 | 13.6 | 1 | FSC | 6SL3210-5BB23-0UV0 | 6SL3210-5BB23-0AV0 |
1) 230 V 1 AC 設備的額定功率取決于輸出電流 IH。輸出電流 IH 取決于高過載 (HO) 時的負載持續率： 150 % IH 60 s, 循環時間 300 s。
2)輸出電流 IH 基于高過載 (HO) 的占空比。 150 % IH 60 s, 循環時間 300 s。
3) 適用于 FSA 的電機屏蔽電纜（最長 10 m）和適用于 FSB 至 FSC 的電纜（最長 25 m）。為了在使用 FSA 時也能使用 25 m 電機屏蔽電纜，必須使用帶外部網側濾波器的無濾波變頻器。

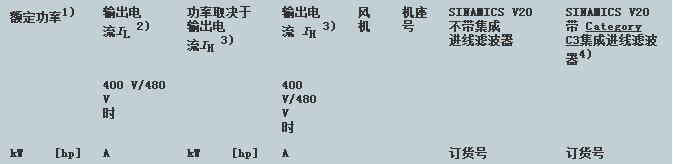

400 V 3 AC
| 0.37 | 0.5 | 1.3/1.3 | 0.37 | 0.5 | 1.3/1.3 | – | FSA | 6SL3210-5BE13-7UV0 | 6SL3210-5BE13-7CV0 |
| 0.55 | 0.75 | 1.7/1.7 | 0.55 | 0.75 | 1.7/1.7 | – | FSA | 6SL3210-5BE15-5UV0 | 6SL3210-5BE15-5CV0 |
| 0.75 | 1.0 | 2.2/2.2 | 0.75 | 1.0 | 2.2/2.2 | – | FSA | 6SL3210-5BE17-5UV0 | 6SL3210-5BE17-5CV0 |
| 1.1 | 1.5 | 3.1/3.1 | 1.1 | 1.5 | 3.1/3.1 | 1 | FSA | 6SL3210-5BE21-1UV0 | 6SL3210-5BE21-1CV0 |
| 1.5 | 2.0 | 4.1/4.1 | 1.5 | 2.0 | 4.1/4.1 | 1 | FSA | 6SL3210-5BE21-5UV0 | 6SL3210-5BE21-5CV0 |
| 2.2 | 3.0 | 5.6/4.8 | 2.2 | 3.0 | 5.6/4.8 | 1 | FSA | 6SL3210-5BE22-2UV0 | 6SL3210-5BE22-2CV0 |
| 3.0 | 4.0 | 7.3/7.3 | 3.0 | 4.0 | 7.3/7.3 | 1 | FSB | 6SL3210-5BE23-0UV0 | 6SL3210-5BE23-0CV0 |
| 4.0 | 5.0 | 8.8/8.24 | 4.0 | 5.0 | 8.8/8.24 | 1 | FSB | 6SL3210-5BE24-0UV0 | 6SL3210-5BE24-0CV0 |
| 5.5 | 7.5 | 12.5/11 | 5.5 | 7.5 | 12.5/11 | 1 | FSC | 6SL3210-5BE25-5UV0 | 6SL3210-5BE25-5CV0 |
| 7.5 | 10 | 16.5/16.5 | 7.5 | 10 | 16.5/16.5 | 2 | FSD | 6SL3210-5BE27-5UV0 | 6SL3210-5BE27-5CV0 |
| 11.0 | 15 | 25/21 | 11.0 | 15 | 25/21 | 2 | FSD | 6SL3210-5BE31-1UV0 | 6SL3210-5BE31-1CV0 |
| 15.0 | 20 | 31/31 | 15.0 | 20 | 31/31 | 2 | FSD | 6SL3210-5BE31-5UV0 | 6SL3210-5BE31-5CV0 |
| 22 | 30 | 45/40 | 18.5 | 25 | 38/34 | 2 | FSE | 6SL3210-5BE31-8UV0 | 6SL3210-5BE31-8CV0 |
| 30 | 40 | 60/52 | 22 | 30 | 45/40 | 2 | FSE | 6SL3210-5BE32-2UV0 | 6SL3210-5BE32-2CV0 |
1) 400 V 3 AC 設備的額定功率取決于輸出電流 IL。輸出電流 IL 基于低過載 (LO) 時的負載持續率： 110 % IL 60 s, 循環時間 300 s。
2)輸出電流 IL 基于低過載 (LO) 時的負載持續率。 110 % IL 60 s, 循環時間 300 s。
3)輸出電流 IH 基于高過載 (HO) 的占空比。 150 % IH 60 s, 循環時間 300 s。
4) 適用于 FSA 的電機屏蔽電纜（最長 10 m）和適用于 FSB 至 FSE 的電纜（最長 25 m）。為了在使用 FSA 時也能取得Category C2 或使用 25 m 電機屏蔽電纜，必須使用帶外部進線濾波器的無濾波功能變頻器。
