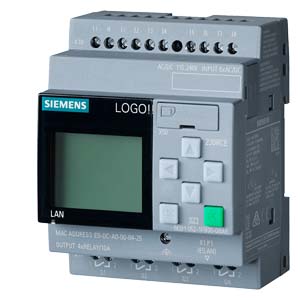

LOGO！模塊化基本型
· 節省空間的基本類型
· 擴展模塊連接接口，最多可編址 24 點數字量輸入、20 (16) 點數字量輸出、8 點模擬量輸入和 8 (2) 點模擬量輸出
· 可選擇連接 LOGO!TD 文本顯示（可連接到所有 LOGO!0BA6 和 0BA7 基本型）；LOGO!TDE 可與 LOGO! 連接8 或更高
LOGO! 的新改進8
· 所有基本單元都配有集成 Web 服務器
· 外殼寬度與 LOGO! 相同 0BA6 (4 MW)
· 所有基本單元都帶有以太網接口，用于與 LOGO!、SIMATIC 控制器、SIMATIC 面板和 PC 通信
· 采用標準微型 CF 卡
LOGO!0BA7 型號：
· 以太網接口，用于與 SIMATIC 控制器、SIMATIC 面板以及 PC 進行通訊
· 可組網多達 8 個 LOGO! 設備
· 標準 CF 卡或 SIMATIC 存儲卡的使
Design
LOGO! 0BA6:
· 繼電器輸出，最高輸出電流 10A(不適于 LOGO!24).
· 集成了可參數設計背光的顯示區(4x12字符)。
· 集成了操作員控制面板。
· 內置EEPROM存儲器，用于控制程序和設定值
· 用于防復制和專有技術保護的可選程序模塊。
· 可選電池模塊和組合電池/程序模塊，2 年后備集成實時時鐘。
· 內置夏令時/冬令時自動調節的實時時鐘。
· 8個數字量輸入，4個數字量輸出。
· 對于DC12/24V型號，4個輸入作為模擬量輸入(0-10V)；也可作為數字量輸入。
· 4個輸入可用來高速計數，最高5KHz(只針對于直流型)。
· 擴展模塊連接接口，最多可編址 24 點數字量輸入、16 點數字量輸出、8 點模擬量輸入和 2 點模擬量輸出。
· 用于連接到 LOGO!TD 文字顯示屏。
· 每個用戶程序最多 200 個函數塊
LOGO!0BA7:
· 以太網接口（取代以前系列的串行編程接口）
· 繼電器輸出，輸出電流最大為 10A
· 集成了可參數設計背光的顯示區(4x12字符)。
· 集成了操作員控制面板。
· 內置EEPROM存儲器，用于控制程序和設定值
· 標準 SD 卡或 SIMATIC 存儲卡可選
· 內置夏令時/冬令時自動調節的實時時鐘。
· 備份集成的實時時鐘 20 天。
· 8個數字量輸入，4個數字量輸出。
· 對于DC12/24V型號，4個輸入作為模擬量輸入(0-10V)；也可作為數字量輸入。
· 4個輸入可用來高速計數，最高5KHz(只針對于直流型)。
· 擴展模塊連接接口，最多可編址 24 點數字量輸入、16 點數字量輸出、8 點模擬量輸入和 2 點模擬量輸出。
· 用于連接到 LOGO!TD 文字顯示屏。
LOGO!8:
· 以太網端口
· 繼電器輸出，輸出電流最大為 10A
· 背光可參數化集成顯示區（6 x 16 個字符，3 種背光顏色）。
· 集成了操作員控制面板。
· 內置EEPROM存儲器，用于控制程序和設定值
· 可選的標準微型 CF 卡
· 內置夏令時/冬令時自動調節的實時時鐘。
· 備份集成的實時時鐘 20 天。
· 8個數字量輸入，4個數字量輸出。
· 對于DC12/24V型號，4個輸入作為模擬量輸入(0-10V)；也可作為數字量輸入。
· 4個輸入可用來高速計數，最高5KHz(只針對于直流型)。
· 擴展模塊連接接口，最多可編址 24 點數字量輸入、20 點數字量輸出、8 點模擬量輸入和 8 點模擬量輸出。
· 連接 LOGO!TDE 通過以太網。
Functions
· 集成有基本和特殊功能：
o 基本邏輯功能：
與，或，非，與非，或非，異或，上升沿/下降沿觸發。
o 特殊功能：
接通延時，鎖存接通延時，斷開延時，脈沖延時，鎖定延時，計數器（加計數/減計數），時間開關，間隔延時繼電器，運行小時數計數器，觸發器，異步脈沖發生器，年時間開關，舒適照明開關功能，隨機發生器，樓梯照明開關功能（符合 DIN 18015-2），邊沿觸發間隔延時繼電器，組合接通/斷開延時，模擬值比較器，模擬觸發器，模擬值變化觸發器，模擬看門狗，模擬放大器，文本和變量顯示，移位寄存器，軟鍵功能，PI 控制器，斜坡功能，模擬復用器，PWM 功能，模擬算術運算功能，模擬算術運算功能錯誤檢測功能。
· 可鏈接 200/400 個函數塊。
· 27/64 個位存儲器
（包括重啟位存儲器，用于控制集成顯示屏和 LOGO! 的背光顯示位存儲器TD，用于在消息文本中的 2 個可參數化字符之間切換的位存儲器）。
· 內置保持。
· 口令保護。
作為選項可提供的功能
· 作為選項可提供專有保護技術程序模塊或 CF/微型 CF 卡。
· LOGO! 0BA6 集成實時時鐘的后備， 可選用使用壽命 2 年的電池模塊和組合電池/程序模塊
· LOGO! 集成實時時鐘的后備 0BA7 和 LOGO!8 個，20 天。
· 可選用的 LOGO!TD 文本顯示屏與所有 ..0BA6 Pure 型的連接
用于 LOGO! 的其它功能0BA7
· 數據記錄至內部存儲器或 CF 卡（最多 2000 個記錄）
· 用于 LOGO! 的宏（用戶自定義功能）Soft Comfort V7
· 可以連接 400 個功能塊
· 16 個模擬位存儲器
· 64 個接線端子
· 4 個 8 位移位寄存器
· 新增特殊功能：
天文時鐘，模擬濾波器，平均值計算，最小/最大值，定時器
· 診斷功能
用于 LOGO! 的其它功能8
· 數據記錄至內部存儲器或微型 CF 卡（最多 20000 個記錄）
· 用于 LOGO! 的宏（用戶自定義功能）極為簡單
· 可以連接 400 個功能塊
· 64 個模擬位存儲器
· 64 個接線端子
· 4 個 8 位移位寄存器
· 擴展診斷功能
Technical Specifications
| 6ED1 052-1CC01-0BA8 | 6ED1 052-1MD00-0BA8 | 6ED1 052-1HB00-0BA8 | 6ED1 052-1FB00-0BA8 |
安裝型式/安裝 |
|
|
|
|
安裝 | 35 mm DIN 導軌，4 個單元寬 | 35 mm DIN 導軌，4 個單元寬 | 35 mm DIN 導軌，4 個單元寬 | 35 mm DIN 導軌，4 個單元寬 |
電源電壓 |
|
|
|
|
12 VDC |
| √ |
|
|
24 V DC | √ | √ | √ |
|
115 VDC |
|
|
| √ |
230 VDC |
|
|
| √ |
允許范圍，下限 (DC) | 20.4 V | 10.8 V | 20.4 V | 100 V |
允許范圍，上限 (DC) | 28.8 V | 28.8 V | 28.8 V | 253 V |
24 VAC |
|
| √ |
|
115 VAC |
|
|
| √ |
230 VAC |
|
|
| √ |
日時鐘 |
|
|
|
|
時間切換時鐘 |
|
|
|
|
· 預留電源 | 480 h | 480 h | 480 h | 480 h |
數字量輸入 |
|
|
|
|
數字量輸入點數 | 8；其中 4 個可在模擬模式中使用（0 至 10 V） | 8；其中 4 個可在模擬模式中使用（0 至 10 V） | 8 | 8 |
數字量輸出 |
|
|
|
|
數字量輸出點數 | 4 點；晶體管 | 4；繼電器 | 4；繼電器 | 4；繼電器 |
短路保護 | √；電氣 (1 A) | ×；需要外部熔斷 | ×；需要外部熔斷 | ×；需要外部熔斷 |
輸出電流 |
|
|
|
|
· 信號為“1”、0 ～ 55℃ 時的允許范圍，最大值 | 0.3 A | 10 A |
|
|
繼電器輸出點 |
|
|
|
|
· 觸點分斷能力 |
|
|
|
|
o 感性負載時的最大值 |
| 3 A | 3 A | 3 A |
o 阻性負載時的最大值 |
| 10 A | 10 A | 10 A |
EMC |
|
|
|
|
無線電輻射干擾符合 EN 55 011 |
|
|
|
|
· Class B 限值，適合在住宅區域內使用 | √；射頻干擾抑制，符合 EN55011，限值 Class B | √ | √ | √ |
防護等級和類別 |
|
|
|
|
· IP20 | √ | √ | √ | √ |
標準，認證 |
|
|
|
|
CSA 認證 | √ | √ | √ | √ |
UL 認證 | √ | √ | √ | √ |
FM 認證 | √ | √ | √ | √ |
根據 IEC 61131 進行制定 | √ | √ | √ | √ |
符合 VDE 0631 | √ | √ | √ | √ |
船級社認證 |
|
|
|
|
· 船級社認證 | √ | √ | √ | √ |
環境條件 |
|
|
|
|
工作溫度 |
|
|
|
|
· 最小值 | 0 °C | 0 °C | 0 °C | 0 °C |
· 最大值 | 55 °C | 55 °C | 55 °C | 55 °C |
外形尺寸 |
|
|
|
|
寬度 | 71.5 mm | 71.5 mm | 71.5 mm | 71.5 mm |
高度 | 90 mm | 90 mm | 90 mm | 90 mm |
深度 | 60 mm | 60 mm | 60 mm | 60 mm |
| 6ED1 052-1MD00-0BA7 | 6ED1 052-1FB00-0BA7 |
安裝型式/安裝 |
|
|
安裝 | 35mm DIN 導軌，6 個單元寬 | 35mm DIN 導軌，6 個單元寬 |
電源電壓 |
|
|
12 VDC | √ |
|
24 V DC | √ |
|
115 VDC |
| √ |
230 VDC |
| √ |
允許范圍，下限 (DC) | 10.8 V | 100 V |
允許范圍，上限 (DC) | 28.8 V | 253 V |
115 VAC |
| √ |
230 VAC |
| √ |
日時鐘 |
|
|
時間切換時鐘 |
|
|
· 預留電源 | 480 h | 480 h |
數字量輸入 |
|
|
數字量輸入點數 | 8；其中 4 個可在模擬模式中使用（0 至 10 V） | 8 |
數字量輸出 |
|
|
數字量輸出點數 | 4；繼電器 | 4；繼電器 |
短路保護 | ×；需要外部熔斷 | ×；需要外部熔斷 |
繼電器輸出點 |
|
|
· 觸點分斷能力 |
|
|
o 感性負載時的最大值 | 3 A | 3 A |
o 阻性負載時的最大值 | 10 A | 10 A |
EMC |
|
|
無線電輻射干擾符合 EN 55 011 |
|
|
· Class B 限值，適合在住宅區域內使用 | √；射頻干擾抑制，符合 EN55011，限值 Class B | √；射頻干擾抑制，符合 EN55011，限值 Class B |
防護等級和類別 |
|
|
· IP20 | √ | √ |
標準，認證 |
|
|
CSA 認證 | √ | √ |
UL 認證 | √ | √ |
FM 認證 | √ | √ |
根據 IEC 61131 進行制定 | √ | √ |
符合 VDE 0631 | √ | √ |
船級社認證 |
|
|
· 船級社認證 | √ | √ |
環境條件 |
|
|
工作溫度 |
|
|
· 最小值 | 0 °C | 0 °C |
· 最大值 | 55 °C | 55 °C |
外形尺寸 |
|
|
寬度 | 107 mm | 107 mm |
高度 | 90 mm | 90 mm |
深度 | 55 mm | 55 mm |
| 6ED1 052-1CC01-0BA6 | 6ED1 052-1MD00-0BA6 | 6ED1 052-1HB00-0BA6 | 6ED1 052-1FB00-0BA6 |
安裝型式/安裝 |
|
|
|
|
安裝 | 35 mm DIN 導軌，4 個單元寬 | 35 mm DIN 導軌，4 個單元寬 | 35 mm DIN 導軌，4 個單元寬 | 35 mm DIN 導軌，4 個單元寬 |
電源電壓 |
|
|
|
|
12 VDC |
| √ |
|
|
24 V DC | √ | √ | √ |
|
115 VDC |
|
|
| √ |
230 VDC |
|
|
| √ |
允許范圍，下限 (DC) | 20.4 V | 10.8 V | 20.4 V | 100 V |
允許范圍，上限 (DC) | 28.8 V | 28.8 V | 28.8 V | 253 V |
24 VAC |
|
| √ |
|
115 VAC |
|
|
| √ |
230 VAC |
|
|
| √ |
日時鐘 |
|
|
|
|
時間切換時鐘 |
|
|
|
|
· 預留電源 | 80 h | 80 h | 80 h | 80 h |
數字量輸入 |
|
|
|
|
數字量輸入點數 | 8；其中 4 個可在模擬模式中使用（0 至 10 V） | 8；其中 4 個可在模擬模式中使用（0 至 10 V） | 8 | 8 |
數字量輸出 |
|
|
|
|
數字量輸出點數 | 4 點；晶體管 | 4；繼電器 | 4；繼電器 | 4；繼電器 |
短路保護 | √；電氣 (1 A) | ×；需要外部熔斷 | ×；需要外部熔斷 | ×；需要外部熔斷 |
輸出電流 |
|
|
|
|
· 信號為“1”、0 ～ 55℃ 時的允許范圍，最大值 | 0.3 A |
|
|
|
繼電器輸出點 |
|
|
|
|
· 觸點分斷能力 |
|
|
|
|
o 感性負載時的最大值 |
| 3 A | 3 A | 3 A |
o 阻性負載時的最大值 |
| 10 A | 10 A | 10 A |
EMC |
|
|
|
|
無線電輻射干擾符合 EN 55 011 |
|
|
|
|
· Class B 限值，適合在住宅區域內使用 | √；射頻干擾抑制，符合 EN55011，限值 Class B | √ | √ | √ |
防護等級和類別 |
|
|
|
|
· IP20 | √ | √ | √ | √ |
標準，認證 |
|
|
|
|
CSA 認證 | √ | √ | √ | √ |
UL 認證 | √ | √ | √ | √ |
FM 認證 | √ | √ | √ | √ |
根據 IEC 61131 進行制定 | √ | √ | √ | √ |
符合 VDE 0631 | √ | √ | √ | √ |
船級社認證 |
|
|
|
|
· 船級社認證 | √ | √ | √ | √ |
環境條件 |
|
|
|
|
工作溫度 |
|
|
|
|
· 最小值 | 0 °C | 0 °C | 0 °C | 0 °C |
· 最大值 | 55 °C | 55 °C | 55 °C | 55 °C |
外形尺寸 |
|
|
|
|
寬度 | 72 mm | 72 mm | 72 mm | 72 mm |
高度 | 90 mm | 90 mm | 90 mm | 90 mm |
深度 | 55 mm | 55 mm | 55 mm | 55 mm |
