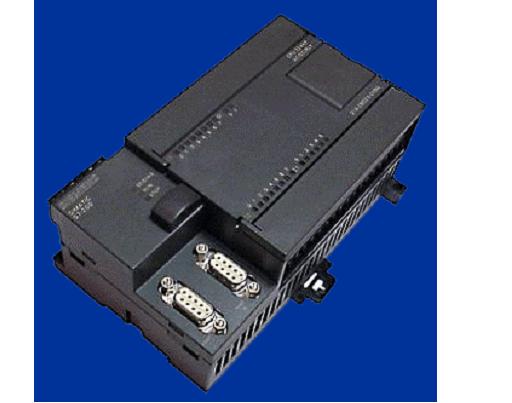

CPU 226 CN
發布日期：2017-06-07 14:33:36 瀏覽量：
CPU 226 CN 訂貨數據
| 訂貨數據 | 訂貨號 |
| CPU 226 CN | |
| 24V DC電源 24V DC輸入 24V DC輸出 | 6ES7 216-2AD23-0XB8 |
| 100～230V AC電源 24V DC輸入 繼電器輸出 | 6ES7 216-2BD23-0XB8 |
CPU 226 CN 技術數據
| 描述 | CPU 226 CN DC/DC/DC | CPU 226 CN AC/DC/ 繼電器 |
| 物理特性 | ||
| 尺寸 (W X H X D) 重量 功耗 | 196 x 80 x 62 mm 550 g 11 W | 196 x 80 x 62 mm 660 g 17 W |
| 存儲器特性 | ||
| 程序存儲器 在線程序編輯時 非在線程序編輯時 數據存儲器 裝備(超級電容) (可選電池) | 16384 bytes 24576 bytes 10240 bytes 100小時/典型值(40°C時最少70小時) 200天/典型值 | 16384 bytes 24576 bytes 10240 bytes 100小時/典型值(40°C時最少70小時) 200天/典型值 |
| I/O特性 | ||
| 本機數字量輸入 本機數字量輸出 本機模擬量輸入 本機模擬量輸出 數字I/O映象區 模擬I/O映象區 允許最大的擴展I/O模塊 允許最大的智能模塊 脈沖捕捉輸入 高速計數器 總數 單相計數器 兩相計數器 脈沖輸出 | 24 輸入 16 輸出 無 無 256 (128輸入/128輸出) 64(32輸入/32輸出) 7個模塊 7個模塊 24 6個 6，每個30KHz 4，每個20KHz 2個20KHz(僅限于DC輸出) | 24 輸入 16 輸出 無 無 256 (128輸入/128輸出) 64(32輸入/32輸出) 7個模塊 7個模塊 24 6個 6，每個30KHz 4，每個20KHz 2個20KHz(僅限于DC輸出) |
| 常規特性 | ||
| 定時器總數 1ms 10ms 100ms 計數器總數 內部存儲器位掉電保持 時間中斷 邊沿中斷 模擬電位器 布爾量運算執行時間 時鐘 卡件選項 | 256個 4個 16個 236個 256(由超級電容或電池備份) 256(由超級電容或電池備份) 112(存儲在EEPROM) 2個1ms分辨率 4個上升沿和/或4個下降沿 2個8位分辨率 0.22μs 內置 存儲卡和電池卡 | 256個 4個 16個 236個 256(由超級電容或電池備份) 256(由超級電容或電池備份) 112(存儲在EEPROM) 2個1ms分辨率 4個上升沿和/或4個下降沿 2個8位分辨率 0.22μs 內置 存儲卡和電池卡 |
| 集成的通信功能 | ||
| 接口 PPI/T波特率 自由口波特率 每段最大電纜長度 最大站點數 最大主站數 點到點(PPI主站模式) MPI連接 | 2個RS-485接口 9.6, 19.2和187.5kbaud 1.2kbaud 至 115.2kbaud 使用隔離的中繼器：187.5kbaud可達1000米，38.4kbaud可達1200米 未使用隔離中繼器：50米 每段32個站，每個網絡126個站 32 是(NETR / NETW) 共4個，2個保留 (1個給PG，1個給OP) | 2個RS-485接口 9.6, 19.2和187.5kbaud 1.2kbaud 至 115.2kbaud 使用隔離的中繼器：187.5kbaud可達1000米，38.4kbaud可達1200米 未使用隔離中繼器：50米 每段32個站，每個網絡126個站 32 是(NETR / NETW) 共4個，2個保留 (1個給PG，1個給OP) |
| 電源特性 | ||
| 輸入電源 | ||
| 輸入電壓 輸入電流 沖擊電流 隔離(現場與邏輯) 保持時間(掉電) 保險(不可替換) | 20.4 至 28.8 VDC 150mA (僅CPU，24 VDC) 1050mA (最大負載，24 VDC) 12A，28.8 VDC時 不隔離 10ms ，24 VDC時 3A，250 V時慢速熔斷 | 85 至 264 VAC(47 至 63 Hz) 80/40mA (僅CPU，120/240 VAC) 320/160mA (最大負載，120/240 VAC) 20A ，264 VAC時 1500 VAC 20 / 80ms，120/240 VAC時 2A，250 V時慢速熔斷 |
| 24 VDC傳感器電源 | ||
| 傳感器電壓 電流限定 紋波噪聲 隔離(傳感器與邏輯) | L+ 減5V 1.5A峰值，終端限定非破壞性 來自輸入電源 非隔離 | 20.4 至 28.8 VDC 1.5A峰值，終端限定非破壞性 小于1 V峰分值 非隔離 |
| 數字量輸入特性 | ||
| 本機集成數字量輸入點數 輸入類型 額定電壓 最大持續允許電壓 浪涌電壓 邏輯1信號 (最小) 邏輯0信號 (最大) 輸入延遲 連接2線接近開關傳感器(Bero) 允許漏電流最大 隔離(現場與邏輯) 光電隔離 隔離組 高速輸入速率 高速計數器邏輯1=15 – 30 VDC 高速計數器邏輯1=15 – 26 VDC 同時接通的輸入 電纜長度最大 屏蔽 非屏蔽 | 24輸入 漏型/源型 (IEC 類型1/漏型) 24 VDC，4mA典型值時 30V DC 35V DC，0.5秒 15 VDC，2.5mA 5 VDC，1mA 可選(0.2至12.8ms) 1mA 是 500 VAC，1分鐘 見接線圖 20KHz(單相) ， 10KHz(兩相) 30KHz(單相) ， 20KHz(兩相) 所有 500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) | 24輸入 漏型/源型 (IEC 類型1/漏型) 24 VDC，4mA典型值時 30V DC 35V DC，0.5秒 15 VDC，2.5mA 5 VDC，1mA 可選(0.2至12.8ms) 1mA 是 500 VAC，1分鐘 見接線圖 20KHz(單相) ， 10KHz(兩相) 30KHz(單相) ， 20KHz(兩相) 所有 500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) |
| 數字量輸出特性 | ||
| 本機集成數字量輸出點數 輸出類型 額定電壓 電壓范圍 浪涌電流(最大) 邏輯1(最小) 邏輯0(最大) 每點額定電流(最大) 每個公共端的額定電流(最大) 漏電流(最大) 燈負載(最大) 感性嵌位電壓 接通電阻(接點) 隔離 光電隔離(現場到隔離) 邏輯到接點 電阻(邏輯到接點) 隔離組 | 16輸出 固態 - MOSFET(源型) 24 VDC 20.4至 28.8 VDC 8A，100ms 20 VDC，最大電流 0.1 VDC，10KΩ 負載 0.75A 6 A 10mA 5 W L+ 減48 VDC，1W功耗 0.3 Ω典型值(0.6Ω最大值) 500 VAC，1分鐘 - - 見接線圖 | 16輸出 干觸點 24VDC或250VAC 5至30V DC或5至250V AC 5A，4s (10%工作 率時) - - 2.0A 10A - 30 W DC；200 W AC - 0.2 Ω(新的時候最大值) - 1500 VAC，1分鐘 100 MΩ 見接線圖 |
| 延時(最大) 斷開到接通 接通到斷開 切換 脈沖頻率(最大) 機械壽命周期 觸點壽命 同時接通的輸出 兩個輸出并聯 電纜長度(最大) 屏蔽 非屏蔽 | 2μs(Q0.0, Q0.1)，15μs(其它) 10μs(Q0.0, Q0.1)，130μs(其它) - 20KHz(Q0.0和Q0.1) - - 55°C時，所有的輸出(水平安裝) 45°C時，所有的輸出(垂直安裝) 是，僅輸出同組時 500米 150米 | - - 10ms 1Hz 10,000,000(無負載) 100,000(額定負載) 55°C時，所有的輸出(水平) 45°C時，所有的輸出(垂直) 否 500米 150米 |
