應用 | G120XA系列變頻器的快速使用（一）
本期，我們將為大家介紹在第一次使用西門子變頻器時，如何進行配件組裝，回路搭建及參數設置等步驟的操作。
以下，我們以西門子G120XA系列的變頻器為例，為大家拆解演示。
端子啟動，電位器調速

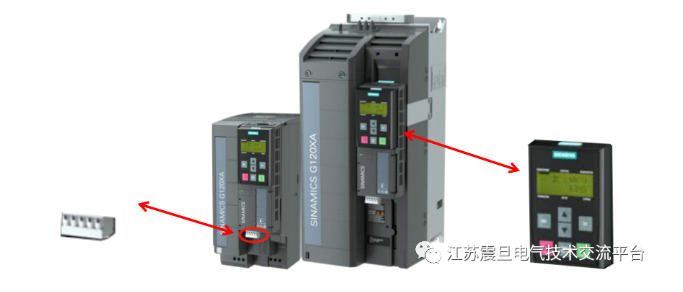

1、配件組裝

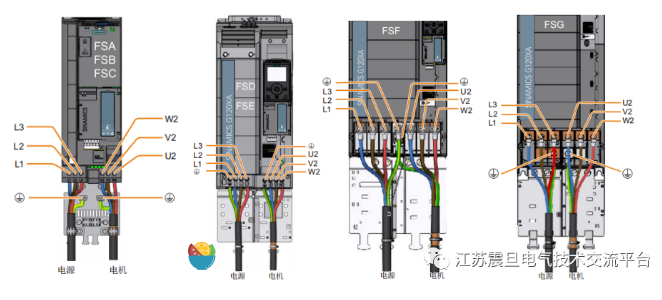

2、主回路搭建

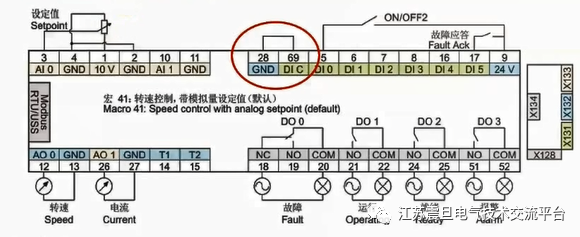

3、控制回路搭建
? 啟?？刂疲弘姍C的啟停通過數字量輸入 DI0 控制,DI0 信號斷開時電機自由停車。
? 速度調節：通過模擬量輸入 AI0 信號控制, AI0 默認為 0~10V 信號。
4、參數設置
如果模擬量信號需要0-20MA的信號，需要調整P0756[0]以及P0759[0]參數：
參數號 | 設定值 | 說明 | 單位 |
P0015 | 41 | 宏設定 | |
P0756[0] | 0 | 模擬量輸入 AI0：類型電壓0-10V | (電壓/電流可選） |
P0757[0] | 0.0 | 模擬量輸入 AI0：標定 X1 值 （默認即可） | V/MA |
P0758[0] | 0.0 | 模擬量輸入 AI0：標定 Y1 值 （默認即可） | % |
P0759[0] | 10 | 模擬量輸入 AI0：標定 X2 值（默認即可） | V/MA |
P0760[0] | 100 | 模擬量輸入 AI0：標定 Y2 值（默認即可） | % |
P1120[0] | 10 | 加速時間(看實際工況設定） | 秒 |
P1121[0] | 10 | 減速時間（看實際工況設定） | 秒 |
以上參數設置好后，有的小伙伴兒可能會遇到變頻器還是無法正常運行的現象，
看似很簡單的操作，卻往往容易“踩雷”，原因通常如下，可以逐一排查一下：
①參數設置原因：P10=0（調試參數處于就緒狀態）
②接線原因：28與69需要短接（使用的內部24V）（參考上圖紅圈標記即可）
③沒有對電機進行優化或者沒接電機需要修改以下參數
參數號 | 設定值 | 說明 |
P0096 | 0 | Expert （應用級 / 應用級） |
P1300 | 0 | 具有線性特性的 V/f 控制（開環/閉環運行方式） |
P1900 | 0 | 不做優化（電機數據檢測） |
P1910 | 0 | 禁用（電機數據檢測選擇） |
恢復出廠設置及參數保存

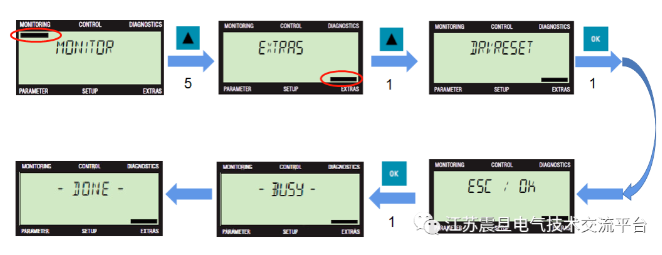

1、恢復出廠設置

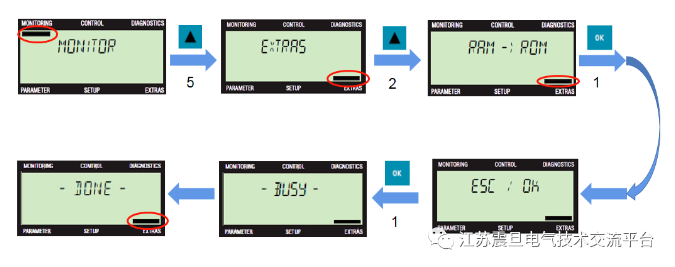

2、保存參數
