應用 | 如何備份與恢復程序?

發布日期:2022-07-28 15:17:37  瀏覽量:

1、用ProSave進行觸摸屏程序的備份和恢復

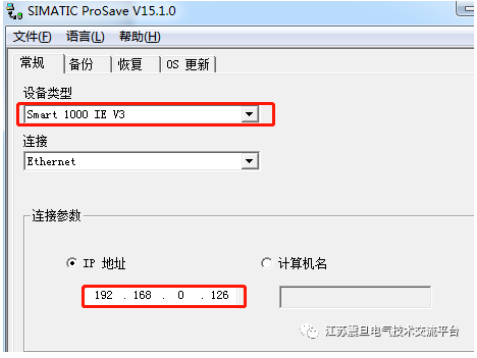

一、設置觸摸屏類型及IP地址
打開Prosave軟件,軟件位置:計算機開始菜單>所有程序>Siemens Automation-SIMATIC-ProSave,

將觸摸屏類型設置成您的SmartLine IE V3的類型,

IP地址處填寫給觸摸屏設置的IP地址,本例中為 192.168.0.126 。

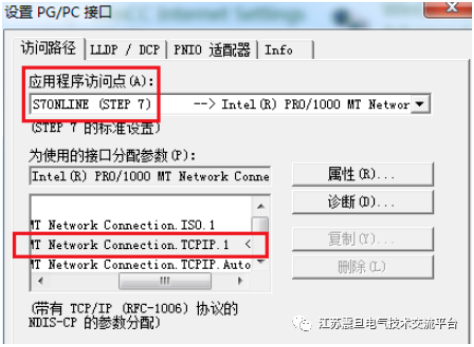

二、設置計算機PG/PC接口

在設置PG/PC接口中“應用程序訪問點”的下拉菜單中選擇“S7ONLINE(STEP7)”,并在下方的接口參數分配(左下方滾動條)中選擇 “計算機本地連接網卡名字.TCP/IP.1”的選項。


三、軟件與觸摸屏連接

將計算機與觸摸屏使用網線連接后將觸摸屏設置為傳送模式。

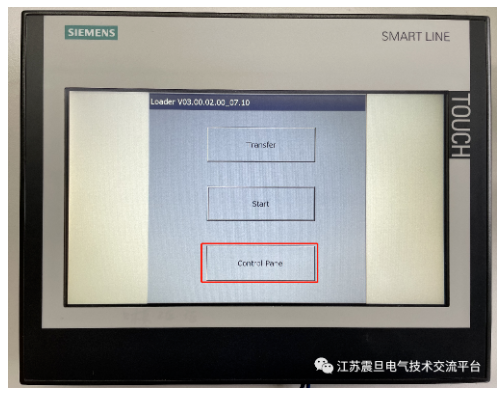

1. 先進行觸摸屏端的設置檢查,觸摸屏上電后點擊加載菜單中的“Control Panel”選項。

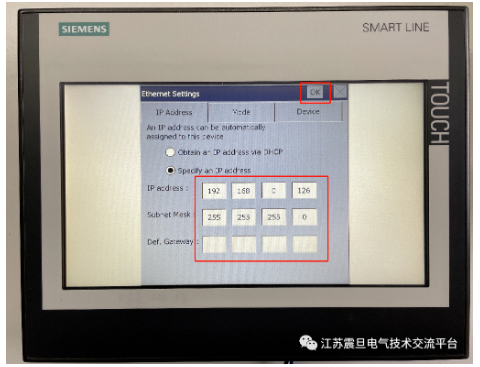

2.  雙擊“Ethernet”選項,將觸摸屏IP地址與計算機本地地址設置在同一網段,此例中作為下載使用的計算機IP地址為 192.168.0.xxx 網段,所以此處將觸摸屏的地址設置為 192.168.0.126。

請注意:

子網掩碼(Subnet Mask)設為 255.255.255.0即可

默認網關(Def.Gateway)無需設置

設置完成后點擊右上角“OK"按鈕退出該界面。

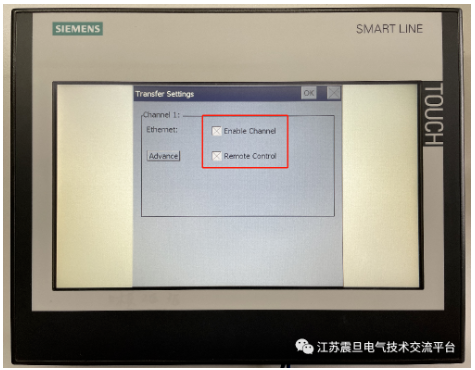

3.  點擊“OK 后會回到“Control Panel”界面,然后雙擊“Transfer”選項,選中“Enable Channel”及“Remote Control”選項,如下圖,然后點擊右上角“OK” 選項確認并退出該界面。

image.png.

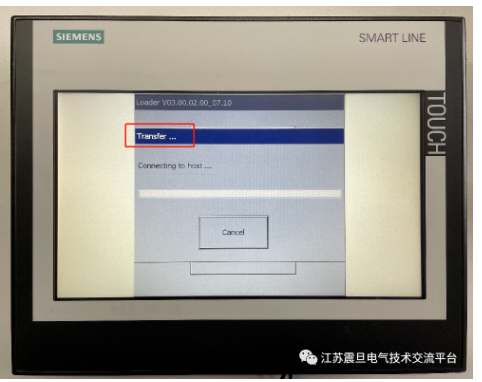

4.  返回至觸摸屏上電加載界面,并點擊菜單中的“Transfer” 按鈕。

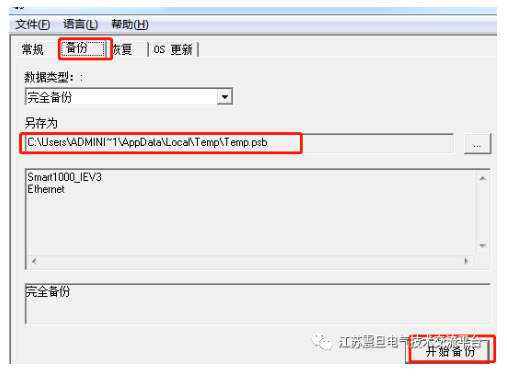

四、備份程序

切換到Prosave軟件的“備份”選項,在“數據類型”欄選擇想要備份的類型以及在“另存為”處設置文件的存儲路徑,然后點擊“開始備份”進行程序備份。

注意:存儲路徑需要是英文路徑,psb文件需設置成名稱英文。

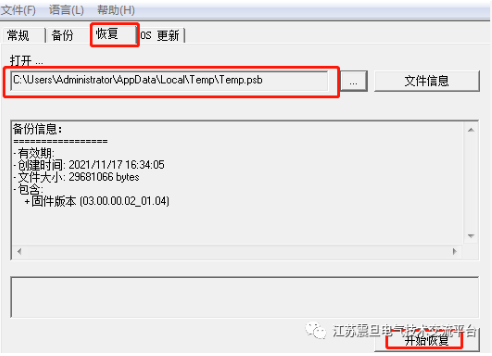

五、恢復程序

切換到Prosave軟件的“恢復”欄,選擇已經備份好的文件路徑及文件內容后,點擊“開始恢復”進行程序恢復。


2、用U盤進行觸摸屏程序的備份和恢復


西門子觸摸屏Smartline-IE V3 支持 USB2.0 設備,格式需使用 FAT32格式??赏ㄟ^ USB 2.0記憶棒對觸摸屏進行備份和恢復或存儲報警記錄或數據記錄。
一、USB連接觸摸屏
1.  將U盤接入觸摸屏的

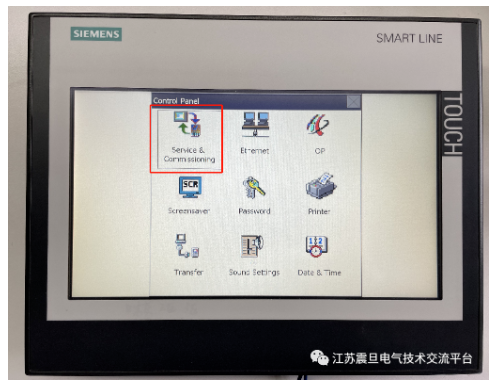

2.  雙擊“Service & Commissioning”選項。


二、用USB備份程序

1.  選擇選項卡中的 “Backup”選項,并在 “Choose Backup Type”中選擇需要備份的類型,此例選擇“Complete backup即完整備份”。然后點擊 “Next” 按鈕進入下一步。

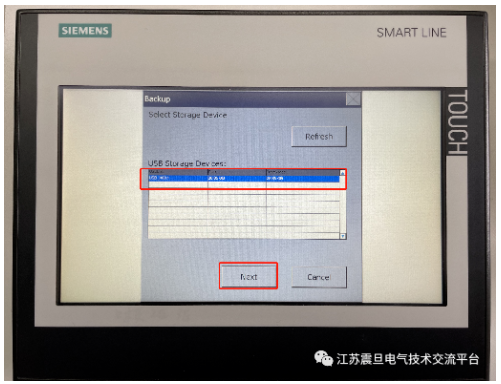

2.  選擇已接入的 USB2.0 記憶棒,然后點擊“下一步”。

如果已經接入 USB 記憶棒,但無法在該列表中看到,請確認以下幾點:

1)USB記憶棒為USB 2.0并符合USB設備支持中的相應設備

2)格式為 NTFS 或 FAT32

3)大小不可超過32GB

4)如果以上均符合,嘗試更換USB記憶棒

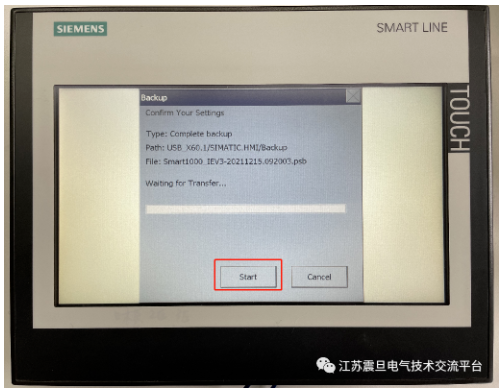

3.  點擊“Start”按鈕開始備份。


三、用USB恢復程序

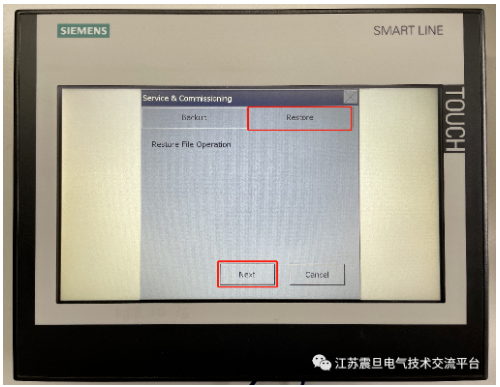

1.  選擇“Restore”選項,并點擊 ”Next”按鈕。

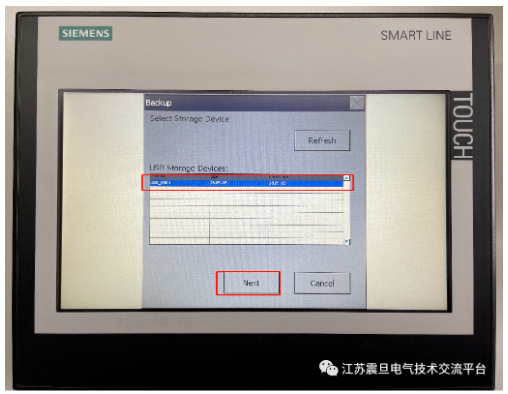

2.  選擇已接入的 USB記憶棒,并點擊“Next”。


3.  點擊 “Start” 按鈕即可開始恢復。


視頻演示:
